BME Építéskivitelezési Tanszék
Építõgépek  ( Construction Equipment )
Háttéranyagok, segédletek

FÜGGESZTETT  KOTRÓK
( Backhoe excavators - loaders )


Gyártók által leginkább megadott mûszaki adatok
( technical data most published by manufacturers )
.

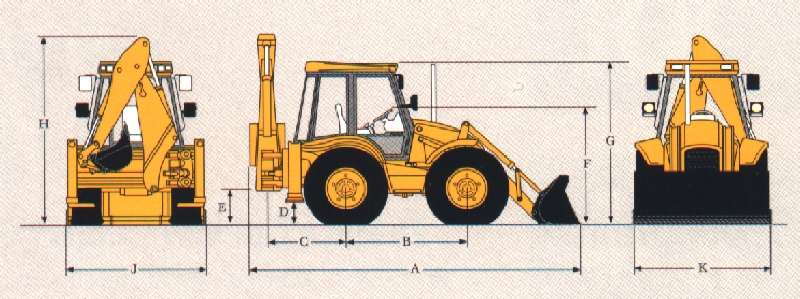

K
 Letalpalás/tolólap szélessége
( outrigged width )
H'
 Jármû hossza szerelékkel
( length of wehicle with attachments )

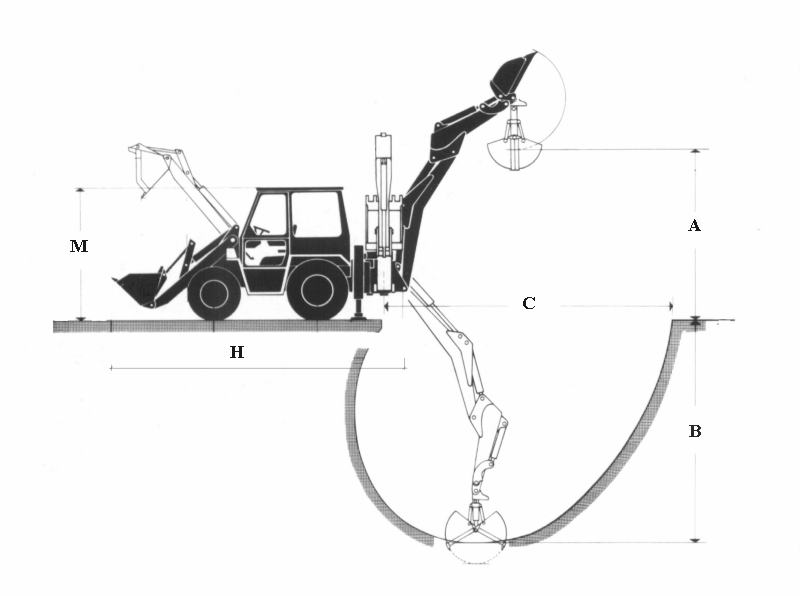

M
 Jármû magassága  ( height of wehicle )
H
 Jármû hossza szerelék nélkül
( length of wehicle with no attachment )
S
 Jármû szélessége  ( width of wehicle )
Motorikus teljesítmény / Önsúly / Haladási sebesség / Fordulási sugár
Kanál ûrtartalom / Karolási távolság / Kotrási mélység / Ürítési magasság
( engine power / weight / work speed / turning radius )
( bucket capacity / horizontal reach / vertical reach / unloading height )
.
.
Tipikus alkalmazási területek
( typical fields of applications )		 - Föld fejtés ( közvetlenül jármûre-, vagy depóniába )
   ( excavation with unloading directly to truck or to deposit )
- Rakodás ( mélyásó, vagy rakodó szerelékkel )
   ( loading either with backacter or loading attachment )
- Belsõségekben közmûépítésnél, karbantartásnál
   ( public services or internal reconstruction or maintenance )
Szállítás közúton
( transport on public roads )		 - Szállító jármûvön ( traileren ), útvonalengedéllyel,
   nagyobb távolság esetén
   ( in case of longer distances on trailer, on route permitted )
- Rövid távon munkagépként, úthasználati engedéllyel
   ( in case of shorter distances on wheels, on route permitted )
.
.
Teljesítõképességet befolyásoló tényezõk ("munkakörülmény szorzók")
( factors effecting on technical output - "working conditions' coefficients" )
.
Rakodás jellegétõl függõen  ( unloading to )
    Depóniába, nagy földmûbe ürítve ( depo or fill )
1,00 - 0,95
    Tehergépkocsiba, pontra rakodva ( truck )
0,90 - 0,80
    Silóba, adagolóba ürítve ( silo, feeder )
0,65-0,55

Tehergépjármû szállítóképességétõl függõen
( truck capacity )
    3 kotrókanál alatt ( less than 3 buckets )
0,90 - 0,80
    3 - 6 kotrókanál ( 3 to 6 buckets )
0,95 - 0,90
    6 kotrókanál felett ( over 6 buckets )
1,00

A talaj fejtési osztályától függõen
( soil conditions )
  Mélyásó  ( backacter )
    Könnyû talaj ( I-II. t.o.) ( loose soil ):
1,10 - 0,90
    Közepes talaj ( III-IV. t.o.) ( average soil ):
1,00 - 0,80
    Nehéz talaj ( V. t.o.) ( hard soil ):
0,90 - 0,65
  Hegybontó ( front shovel )
    Könnyû talaj ( I-II. t.o.) ( loose soil ):
0,95 - 0,85
    Közepes talaj ( III-IV. t.o.) ( average soil ):
0,85 - 0,75
    Nehéz talaj ( V. t.o.) ( hard soil ):
0,75 - 0,65

Gépállapottól függõen ( machine conditions ):
1,00 - 0,80
Gépkezelõ jártasságától függõen
( skill of operator ):
1,00 - 0,70

Üzemóránkénti becsülhetõ ciklus szám
( estimated cycles in an hour of operation )
    Fejtõ kanál esetében ( backacter )
180 - 220
    Rakodó kanál esetében ( loader attachment )
40 - 90
.
